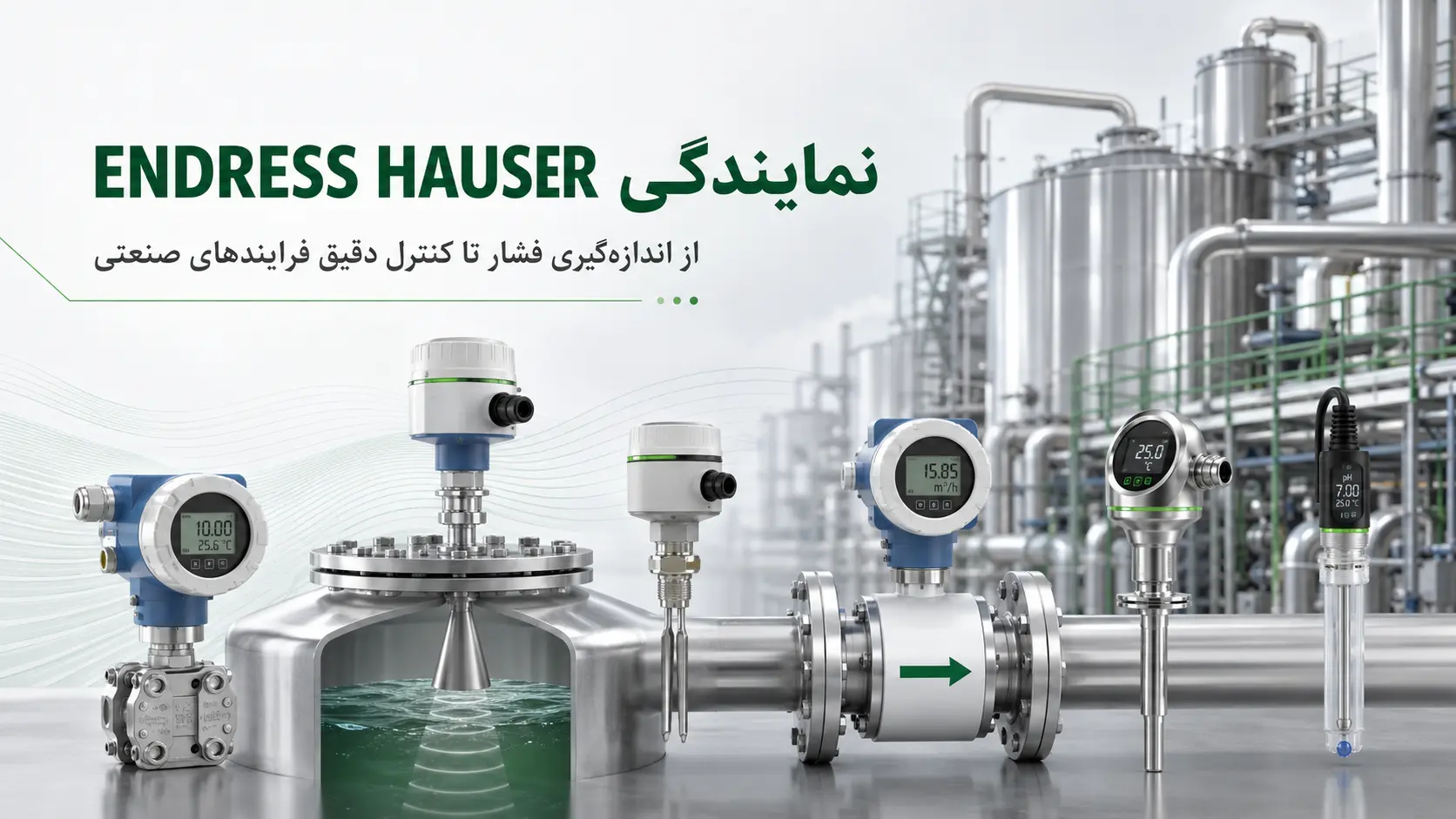

در یک خط تولید صنعتی، بسیاری از اتفاقات مهم با چشم دیده نمی‌شوند. اپراتور نمی‌تواند فقط با مشاهده یک مخزن بفهمد دقیقاً چه مقدار ماده داخل آن باقی مانده، با نگاه کردن به لوله متوجه دبی واقعی سیال شود یا بدون ابزار اندازه‌گیری تشخیص دهد فشار فرآیند در محدوده استاندارد قرار دارد یا خیر. تمام این اطلاعات توسط سنسورها و تجهیزات اندازه‌گیری دریافت می‌شوند.
به همین دلیل جستجوی نمایندگی ENDRESS HAUSER برای بسیاری از مجموعه‌های صنعتی زمانی اهمیت پیدا می‌کند که نیاز به اندازه‌گیری دقیق فشار، دما، سطح، جریان یا پارامترهای شیمیایی سیالات داشته باشند.
Endress+Hauser یکی از برندهای شناخته‌شده در حوزه ابزار دقیق و اندازه‌گیری فرآیند است و محصولات آن در صنایع آب و فاضلاب، نفت و گاز، صنایع شیمیایی، غذایی، دارویی، نیروگاهی، معدنی و بسیاری از خطوط تولید مورد استفاده قرار می‌گیرند.
اما تنوع بالای محصولات این برند یک نکته مهم را ایجاد می‌کند: برای خرید از نمایندگی ENDRESS HAUSER ابتدا باید بدانیم چه متغیری قرار است اندازه‌گیری شود و شرایط واقعی فرآیند چیست.
در ادامه به‌جای ارائه یک فهرست ساده از محصولات، وارد یک خط صنعتی فرضی می‌شویم و بررسی می‌کنیم تجهیزات مختلف Endress+Hauser در چه قسمت‌هایی می‌توانند مورد استفاده قرار گیرند.

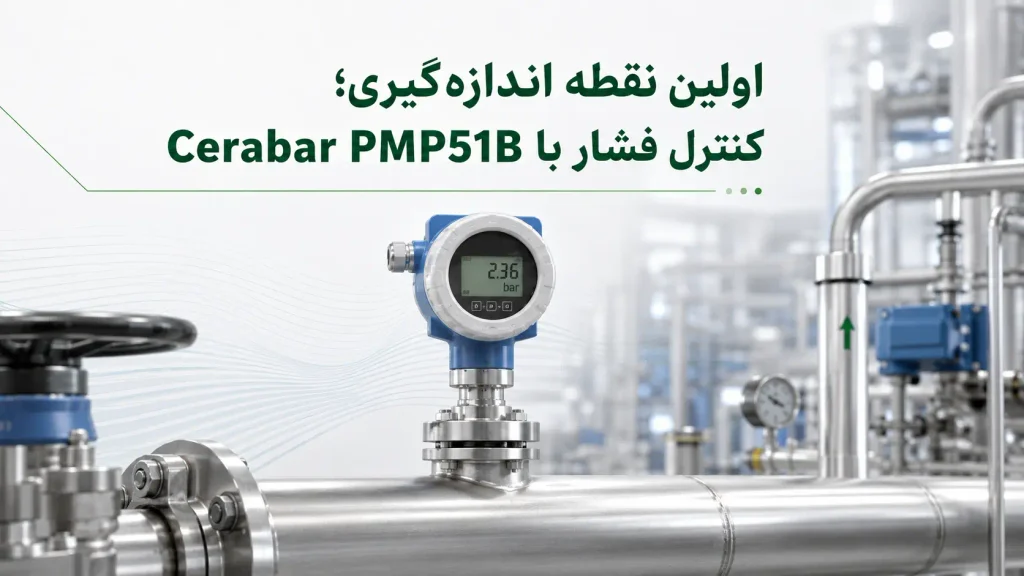

اولین نقطه اندازه‌گیری؛ کنترل فشار با Cerabar PMP51B
فرض کنید یک سیال از طریق خطوط لوله وارد بخش اصلی فرآیند می‌شود. یکی از اولین پارامترهایی که باید کنترل شود فشار است.
افزایش یا کاهش غیرطبیعی فشار می‌تواند نشانه وجود مشکل در پمپ، گرفتگی مسیر، تغییر شرایط فرآیند یا اختلال در تجهیزات باشد. برای چنین کاربردهایی می‌توان از ترانسمیترهای فشار Endress+Hauser استفاده کرد.
یکی از محصولات قابل توجه این خانواده Cerabar PMP51B است.
Cerabar PMP51B یک ترانسمیتر فشار با دیافراگم فلزی است که برای اندازه‌گیری دقیق فشار مایعات و گازها طراحی شده است. محدوده اندازه‌گیری آن بسته به پیکربندی می‌تواند از حدود ۴۰۰ میلی‌بار تا ۴۰۰ بار باشد و دقت نسخه‌های مختلف نیز تا حدود ۰.۰۵۵ درصد می‌رسد.
Cerabar PMP51B چه کاربردهایی دارد؟
این محصول می‌تواند برای مواردی مانند:
- اندازه‌گیری فشار خطوط لوله
- پایش فشار مخازن
- اندازه‌گیری فشار مایعات
- اندازه‌گیری فشار گازها
- کنترل فرایندهای تحت فشار
- اندازه‌گیری سطح بر پایه فشار
مورد بررسی قرار گیرد.
در زمان استعلام این محصول از نمایندگی ENDRESS HAUSER باید علاوه بر محدوده فشار، نوع سیال، دمای فرآیند، نوع اتصال و خروجی موردنیاز نیز مشخص شود.
برای مثال وجود دو تجهیز با نام PMP51B به این معنی نیست که هر دو دقیقاً یک محصول هستند؛ نحوه پیکربندی آنها می‌تواند متفاوت باشد.
مرحله بعد؛ وقتی باید سطح مخزن بدون تماس اندازه‌گیری شود
حالا سیال وارد یک مخزن می‌شود. سؤال بعدی این است که چه مقدار ماده داخل مخزن وجود دارد؟
در مخازن صنعتی، اندازه‌گیری سطح می‌تواند مستقیماً روی مدیریت موجودی، جلوگیری از سرریز، کنترل پمپ‌ها و ایمنی فرآیند تأثیر بگذارد.
یکی از محصولات Endress+Hauser برای چنین کاربردی Micropilot FMR62B است.
Micropilot FMR62B؛ رادار ۸۰ گیگاهرتزی برای اندازه‌گیری سطح
FMR62B از فناوری راداری ۸۰ GHz برای اندازه‌گیری پیوسته سطح بدون تماس استفاده می‌کند. این مدل برای کاربردهای دشوار مایعات طراحی شده و حداکثر فاصله اندازه‌گیری آن می‌تواند به ۸۰ متر برسد.
Endress+Hauser برای این مدل دقت تا حدود ±۱ میلی‌متر و قابلیت کار در شرایط فرآیندی بسیار گسترده را اعلام کرده است. بسته به پیکربندی، دمای فرآیند می‌تواند از حدود ۱۹۶- تا ۴۵۰+ درجه سانتی‌گراد و فشار فرآیند تا ۱۶۰ بار باشد.
چرا اندازه‌گیری راداری اهمیت دارد؟
در فناوری راداری لازم نیست سنسور مستقیماً با سطح ماده در تماس باشد. این ویژگی در مخازنی که دارای:
- مواد خورنده
- دمای بالا
- فشار زیاد
- بخار
- تجهیزات داخلی متعدد
- ارتفاع زیاد
هستند اهمیت بیشتری پیدا می‌کند.
البته انتخاب سنسور سطح فقط براساس ارتفاع مخزن انجام نمی‌شود. هنگام خرید FMR62B از نمایندگی ENDRESS HAUSER باید نوع ماده، فشار، دما، شکل مخزن و حتی تجهیزات موجود در داخل آن نیز بررسی شوند.

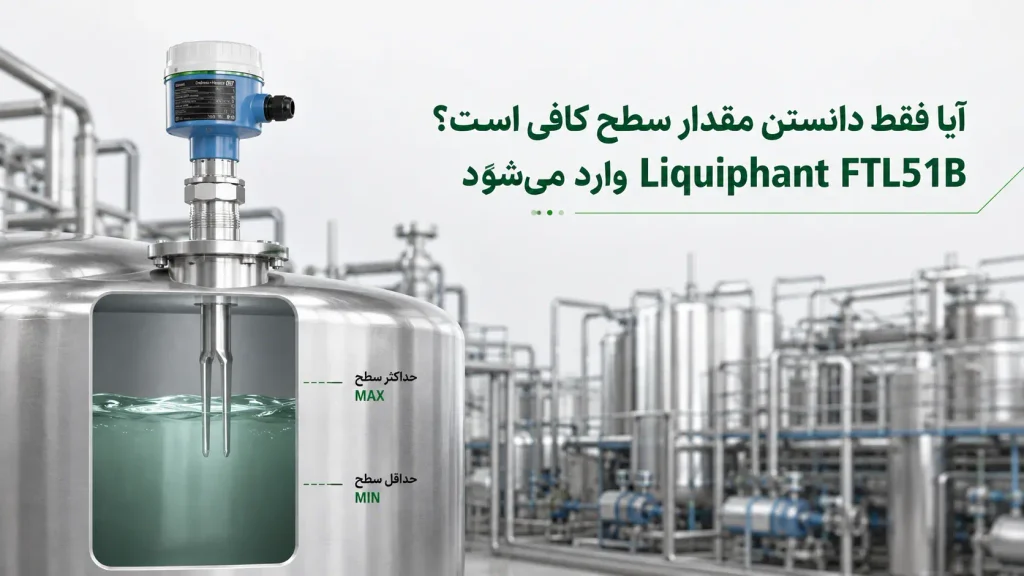

آیا فقط دانستن مقدار سطح کافی است؟ Liquiphant FTL51B وارد می‌شود
گاهی لازم نیست مقدار دقیق سطح را بدانیم. فقط باید مشخص شود که مایع به یک نقطه مشخص رسیده است یا خیر.
برای مثال فرض کنید سیستم باید بلافاصله پس از رسیدن مایع به سطح حداکثر، ورودی مخزن را قطع کند. در چنین شرایطی به‌جای اندازه‌گیری پیوسته سطح می‌توان از Point Level Switch استفاده کرد.
یکی از محصولات شناخته‌شده Endress+Hauser در این حوزه Liquiphant FTL51B است.
این سنسور از فناوری Vibronic برای تشخیص نقطه‌ای سطح مایعات استفاده می‌کند. طبق مشخصات Endress+Hauser، این مدل می‌تواند در محدوده دمای فرآیند حدود ۵۰- تا ۱۵۰+ درجه سانتی‌گراد و فشار تا ۱۰۰ بار کار کند.
یکی از ویژگی‌های مهم این روش اندازه‌گیری این است که عملکرد سنسور تحت تأثیر بسیاری از تغییرات معمول سیال مانند جریان، آشفتگی، حباب گاز و کف قرار نمی‌گیرد.
FTL51B کجا کاربرد دارد؟
این سنسور می‌تواند برای:
- جلوگیری از سرریز مخزن
- تشخیص حداقل سطح
- تشخیص حداکثر سطح
- محافظت از پمپ در برابر خشک کار کردن
- کنترل مخازن فرایندی
- سیستم‌های ایمنی سطح
استفاده شود.
بنابراین در نمایندگی ENDRESS HAUSER دو محصول FMR62B و FTL51B ممکن است هر دو در دسته تجهیزات سطح قرار بگیرند، اما عملکرد آنها یکسان نیست.
FMR62B مقدار پیوسته سطح را اندازه‌گیری می‌کند، در حالی که FTL51B بیشتر برای تشخیص رسیدن سطح به یک نقطه مشخص استفاده می‌شود.

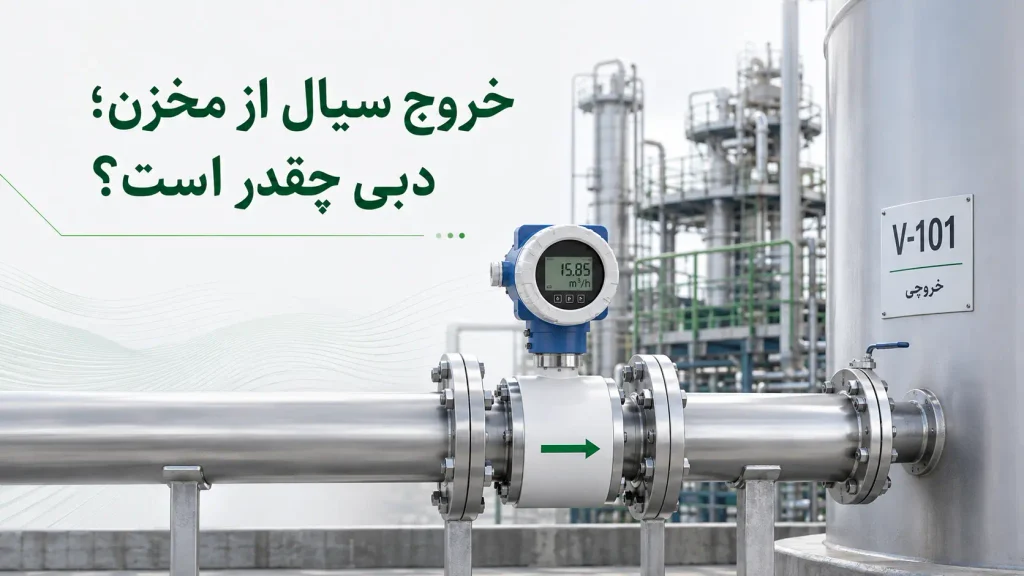

خروج سیال از مخزن؛ دبی چقدر است؟
پس از کنترل سطح، سیال از طریق خطوط لوله به بخش بعدی کارخانه منتقل می‌شود. این بار دانستن مقدار موجودی کافی نیست و باید مشخص شود چه حجمی از سیال از خط عبور می‌کند.
در این مرحله فلومترها وارد سیستم می‌شوند.
یکی از محصولات این برند در حوزه اندازه‌گیری دبی، Proline Promag P 300 است.
Proline Promag P 300؛ اندازه‌گیری جریان مایعات رسانا
Promag P 300 یک فلومتر الکترومغناطیسی است که برای کاربردهای فرآیندی طراحی شده است.
این مدل بسته به پیکربندی، محدوده اندازه‌گیری وسیعی را پوشش می‌دهد و Endress+Hauser محدوده‌ای از حدود ۴ دسی‌متر مکعب در دقیقه تا ۹۶۰۰ مترمکعب در ساعت را برای آن اعلام کرده است. خطای اندازه‌گیری استاندارد نیز حدود ±۰.۵ درصد مقدار خوانده‌شده به‌علاوه مؤلفه سرعت اعلام شده و گزینه دقیق‌تر ±۰.۲ درصد نیز در برخی پیکربندی‌ها وجود دارد.
Promag P 300 برای مایعات رسانای الکتریکی قابل استفاده است و گزینه‌های مختلفی از نظر جنس لاینر و الکترود ارائه می‌شود.
چرا انتخاب فلومتر از روی سایز لوله اشتباه است؟
فرض کنید دو کارخانه هر دو لوله DN100 دارند. این موضوع به معنی استفاده از یک فلومتر یکسان نیست.
ممکن است سیال کارخانه اول آب باشد و در کارخانه دوم ماده شیمیایی خورنده جریان داشته باشد. دما، فشار، سرعت جریان و میزان هدایت الکتریکی نیز می‌توانند متفاوت باشند.
بنابراین هنگام استعلام فلومتر از نمایندگی ENDRESS HAUSER باید حداقل اطلاعات زیر مشخص شود:
- قطر لوله
- نوع سیال
- حداقل دبی
- حداکثر دبی
- فشار
- دمای سیال
- هدایت الکتریکی
- نوع اتصال
- جنس قسمت‌های در تماس با سیال
این اطلاعات در انتخاب صحیح Promag اهمیت زیادی دارند.
بخش حساس کارخانه؛ کنترل دما با iTHERM TrustSens TM371
در بسیاری از فرآیندها تنها چند درجه تغییر دما می‌تواند کیفیت محصول نهایی را تغییر دهد.
این موضوع در صنایع غذایی، دارویی و فرآیندهای بهداشتی اهمیت بیشتری پیدا می‌کند؛ زیرا علاوه بر دقت اندازه‌گیری، کالیبراسیون تجهیزات نیز باید به‌صورت دقیق مدیریت شود.
یکی از محصولات جالب Endress+Hauser برای چنین محیط‌هایی iTHERM TrustSens TM371 است.
این تجهیز یک سنسور RTD مبتنی بر Pt100 با قابلیت Self-Calibration یا خودکالیبراسیون است و برای کاربردهای Hygienic طراحی شده است. Endress+Hauser این فناوری را برای کمک به فرایندهایی توسعه داده که الزامات سخت‌گیرانه‌ای در زمینه کیفیت و کالیبراسیون دارند.
قابلیت خودکالیبراسیون چه مزیتی دارد؟
در سنسورهای دما معمولی، بررسی صحت کالیبراسیون ممکن است نیاز به خارج کردن سنسور از فرآیند داشته باشد.
TrustSens از یک المان مرجع داخلی برای انجام بررسی خودکار کالیبراسیون استفاده می‌کند و می‌تواند اطلاعات مربوط به آن را ثبت کند.
این ویژگی در خطوطی که توقف تولید هزینه زیادی ایجاد می‌کند اهمیت قابل توجهی دارد.
محدوده دمای استاندارد Pt100 در TM371 حدود ۴۰- تا ۱۶۰+ درجه سانتی‌گراد است و در برخی گزینه‌ها تا حدود ۱۹۰ درجه سانتی‌گراد افزایش پیدا می‌کند.
این مدل به‌خصوص برای صنایع:
- غذایی
- نوشیدنی
- دارویی
- بیوتکنولوژی
- فرایندهای بهداشتی
قابل بررسی است.
هنگام سفارش TM371 از نمایندگی ENDRESS HAUSER باید طول پروب، اتصال فرآیندی، محدوده دما و شرایط بهداشتی سیستم مشخص شوند.
فقط پارامترهای فیزیکی مهم نیستند؛ اندازه‌گیری pH با Memosens CPS11E
تا اینجا فشار، سطح، دبی و دما را بررسی کردیم. اما در بعضی کارخانه‌ها کیفیت شیمیایی سیال نیز باید به‌صورت مداوم پایش شود.
یکی از مهم‌ترین این پارامترها pH است.
برای مثال در تصفیه آب، صنایع شیمیایی یا برخی خطوط تولید باید به‌طور مداوم مشخص شود که سیال اسیدی، خنثی یا قلیایی است.
یکی از محصولات Endress+Hauser برای این کار Memosens CPS11E است.
CPS11E یک سنسور دیجیتال pH مبتنی بر فناوری Memosens 2.0 است که برای فرآیندهای پایدار و همچنین صنعت آب و فاضلاب طراحی شده است. بسته به نسخه، محدوده اندازه‌گیری آن می‌تواند pH صفر تا ۱۴ را پوشش دهد.
فناوری Memosens چه کمکی می‌کند؟
این فناوری امکان ذخیره اطلاعات کالیبراسیون و داده‌های مربوط به سنسور را فراهم می‌کند و انتقال سیگنال نیز به‌شکل دیجیتال انجام می‌شود.
در نتیجه CPS11E می‌تواند برای کاربردهایی مانند:
- آب آشامیدنی
- تصفیه فاضلاب
- آب خنک‌کننده
- صنایع شیمیایی
- نیروگاه‌ها
- خطوط فرآیندی
استفاده شود.
اگر قصد خرید سنسور pH از نمایندگی ENDRESS HAUSER را دارید، تنها محدوده pH را در نظر نگیرید. دمای سیال، فشار، ترکیبات شیمیایی، میزان هدایت و شرایط نصب نیز اهمیت زیادی دارند.
۶ محصول مهم ENDRESS HAUSER و وظیفه هرکدام
اگر بخواهیم محصولات معرفی‌شده را براساس وظیفه آنها خلاصه کنیم:
Cerabar PMP51B: اندازه‌گیری فشار مایعات و گازها.
Micropilot FMR62B: اندازه‌گیری پیوسته سطح با رادار ۸۰ گیگاهرتزی.
Liquiphant FTL51B: تشخیص نقطه‌ای سطح مایعات.
Proline Promag P 300: اندازه‌گیری دبی مایعات رسانا با فناوری الکترومغناطیسی.
iTHERM TrustSens TM371: اندازه‌گیری دما با RTD و قابلیت خودکالیبراسیون.
Memosens CPS11E: اندازه‌گیری دیجیتال pH در فرآیند و آب و فاضلاب.
این محصولات نشان می‌دهند که دامنه تجهیزات قابل بررسی در نمایندگی ENDRESS HAUSER از یک نوع سنسور فراتر می‌رود و بخش بزرگی از پارامترهای اصلی یک فرآیند صنعتی را پوشش می‌دهد.
قبل از خرید از نمایندگی ENDRESS HAUSER به نام محصول اکتفا نکنید
یکی از مهم‌ترین نکات درباره محصولات Endress+Hauser، تنوع بالای Configuration آنهاست.
برای مثال ممکن است دو دستگاه هر دو با نام FMR62B معرفی شوند اما:
نوع آنتن، اتصال فرآیندی، خروجی، تأییدیه‌ها و متریال آنها متفاوت باشد.
همین موضوع درباره ترانسمیترهای فشار، فلومترها و سنسورهای دما نیز وجود دارد.
بنابراین بهتر است هنگام استعلام محصول اطلاعات زیر را همراه داشته باشید:
- Model Code کامل
- Serial Number محصول قبلی در صورت وجود
- تصویر پلاک تجهیز
- نوع سیال
- دمای فرآیند
- فشار کاری
- نوع خروجی
- محدوده اندازه‌گیری
- نوع اتصال
- شرایط محیطی
- محل نصب
هرچه اطلاعات دقیق‌تر باشد، احتمال انتخاب مدل اشتباه کمتر خواهد شد.
کدام تکنولوژی اندازه‌گیری برای پروژه شما مناسب است؟
یکی از دلایل اصلی اهمیت مشاوره تخصصی هنگام خرید از نمایندگی ENDRESS HAUSER این است که برای اندازه‌گیری یک پارامتر گاهی چند فناوری مختلف وجود دارد.
برای اندازه‌گیری سطح می‌توان بسته به کاربرد از:
- رادار
- Vibronic
- اولتراسونیک
- فشار هیدرواستاتیک
- Guided Radar
- خازنی
استفاده کرد.
در اندازه‌گیری جریان نیز فناوری‌هایی مانند:
- الکترومغناطیسی
- کوریولیس
- ورتکس
- اولتراسونیک
- حرارتی
وجود دارند.
بنابراین سؤال صحیح این نیست که «بهترین سنسور ENDRESS HAUSER کدام است؟»
سؤال بهتر این است:
کدام فناوری برای شرایط فرآیند من مناسب‌تر است؟
آیا گران‌تر بودن سنسور همیشه به معنی انتخاب بهتر است؟
خیر.
اگر تجهیز با قابلیت‌هایی انتخاب شود که در پروژه موردنیاز نیستند، هزینه خرید بدون ایجاد ارزش واقعی افزایش پیدا می‌کند.
از طرف دیگر انتخاب محصول ارزان‌تر اما نامناسب نیز ممکن است باعث خطای اندازه‌گیری، خرابی سریع‌تر یا توقف فرآیند شود.
برای مثال اگر تنها نیاز سیستم تشخیص رسیدن مایع به یک سطح خاص باشد، شاید استفاده از یک سوئیچ سطح مناسب منطقی‌تر از تجهیز اندازه‌گیری پیوسته گران‌قیمت باشد.
در مقابل، اگر لازم باشد مقدار دقیق موجودی مخزن در تمام لحظات مشخص باشد، یک تجهیز اندازه‌گیری پیوسته مانند رادار می‌تواند انتخاب مناسب‌تری باشد.
به همین دلیل بررسی نیاز واقعی پروژه پیش از سفارش از نمایندگی ENDRESS HAUSER اهمیت زیادی دارد.
محصولات ENDRESS HAUSER در چه صنایعی استفاده می‌شوند؟
تنوع فناوری‌های اندازه‌گیری این برند باعث شده محصولات Endress+Hauser در صنایع مختلف قابل استفاده باشند.
از مهم‌ترین حوزه‌ها می‌توان به موارد زیر اشاره کرد:
- آب و فاضلاب
- صنایع غذایی و نوشیدنی
- صنایع دارویی
- نفت و گاز
- پتروشیمی
- صنایع شیمیایی
- نیروگاه‌ها
- معدن و فلزات
- صنایع تولیدی
- خطوط انتقال سیالات
البته هر صنعت شرایط خاص خود را دارد. محصولی که برای تصفیه‌خانه آب مناسب است لزوماً برای یک مخزن شیمیایی یا فرآیند با دمای بسیار بالا انتخاب مناسبی نیست.
انتخاب جایگزین برای سنسور قدیمی Endress+Hauser
یکی از درخواست‌های رایج هنگام جستجوی نمایندگی ENDRESS HAUSER پیدا کردن جایگزین برای تجهیزی است که سال‌ها در یک کارخانه کار کرده و اکنون نیاز به تعویض دارد.
در این شرایط بهتر است سنسور جدید صرفاً براساس ظاهر یا خانواده محصول انتخاب نشود.
برای جایگزینی باید مواردی مانند:
- اصل اندازه‌گیری
- محدوده اندازه‌گیری
- اتصال مکانیکی
- ابعاد نصب
- سیگنال خروجی
- پروتکل ارتباطی
- متریال
- دقت
- تأییدیه‌ها
- محدوده دمایی و فشاری
بررسی شوند.
بهترین نقطه شروع نیز ارائه تصویر پلاک و کد کامل تجهیز قبلی است.
خرید محصولات ENDRESS HAUSER از کنترل سنسور
اگر به دنبال سنسورها و تجهیزات اندازه‌گیری Endress+Hauser برای پروژه صنعتی خود هستید، کنترل سنسور به‌عنوان فروشگاه تخصصی سنسورها و تجهیزات اندازه‌گیری صنعتی امکان بررسی محصولات این برند را فراهم می‌کند.
در کنترل سنسور می‌توانید برای تجهیزاتی مانند Cerabar PMP51B، Micropilot FMR62B، Liquiphant FTL51B، Proline Promag P 300، iTHERM TrustSens TM371 و Memosens CPS11E و سایر سنسورهای Endress+Hauser استعلام انجام دهید.
اگر شماره فنی تجهیز را در اختیار دارید، ارائه کد کامل محصول می‌تواند فرآیند بررسی را سریع‌تر و دقیق‌تر کند. اگر هنوز مدل مشخصی انتخاب نکرده‌اید نیز بهتر است اطلاعات مربوط به فشار، دما، نوع سیال، محدوده اندازه‌گیری و شرایط نصب را مشخص کنید.
هدف از مراجعه به نمایندگی ENDRESS HAUSER نباید فقط پیدا کردن یک محصول با قیمت مناسب باشد؛ مهم‌تر از آن انتخاب سنسوری است که اطلاعات صحیح و پایدار از فرآیند در اختیار سیستم کنترل قرار دهد.
کنترل سنسور با تمرکز بر فروش تخصصی سنسور و تجهیزات اندازه‌گیری صنعتی می‌تواند مسیر بررسی، مقایسه و تهیه محصولات Endress+Hauser را برای واحدهای صنعتی و فنی ساده‌تر کند.
