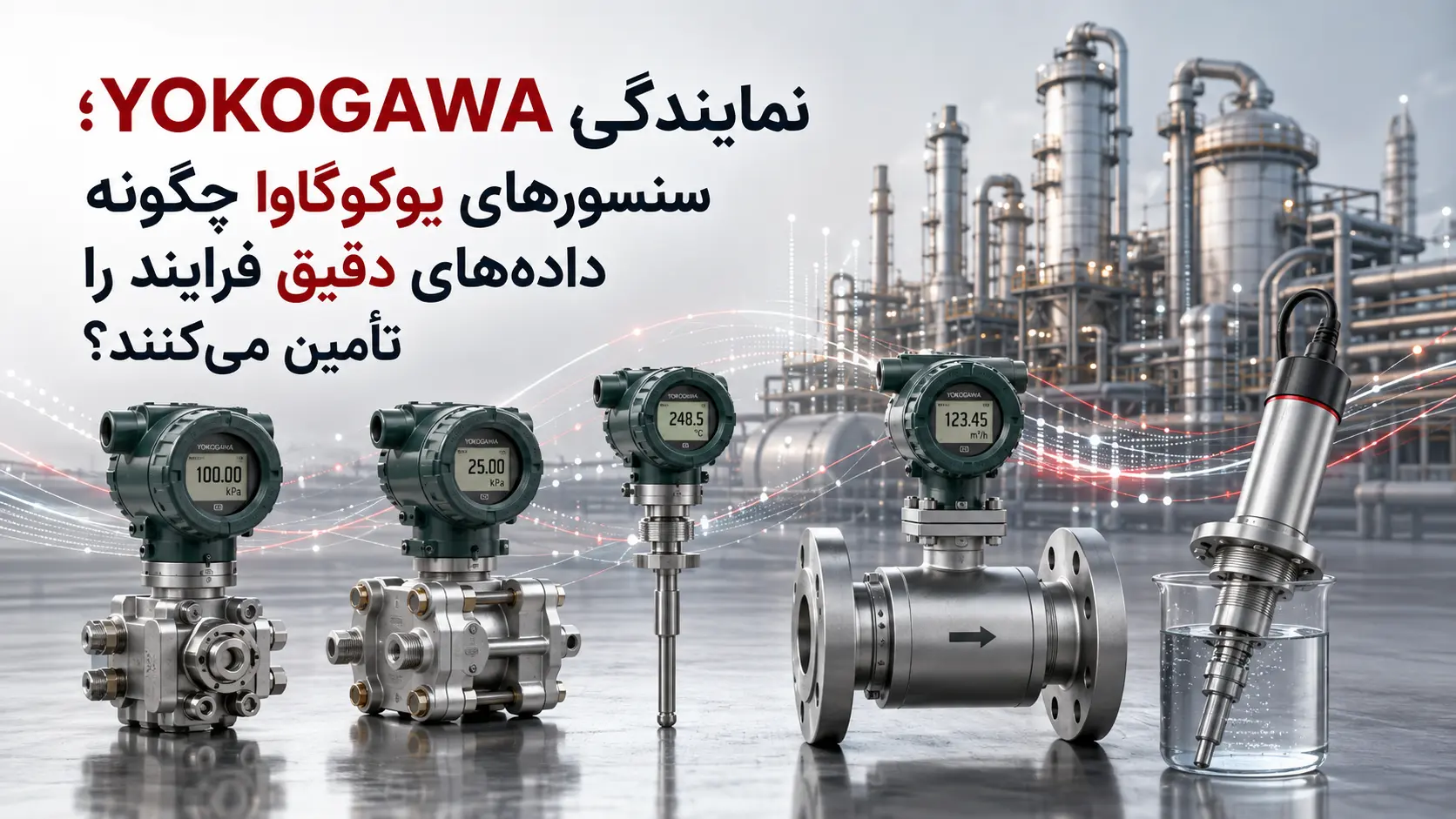

یک سیستم کنترل صنعتی هرچقدر هم پیشرفته باشد، بدون اطلاعات صحیح نمی‌تواند تصمیم درستی بگیرد. اگر ترانسمیتر فشار عدد اشتباهی ارسال کند، دبی‌سنج مقدار جریان را کمتر از واقعیت نشان دهد یا سنسور pH به‌درستی کالیبره نشده باشد، PLC یا DCS همان اطلاعات اشتباه را مبنای کنترل فرایند قرار می‌دهد.
به همین دلیل اهمیت نمایندگی YOKOGAWA فقط به تهیه یک تجهیز اندازه‌گیری محدود نمی‌شود. در زمان انتخاب محصولات یوکوگاوا باید بررسی شود که چه پارامتری قرار است اندازه‌گیری شود، شرایط واقعی فرایند چیست و چه فناوری‌ای می‌تواند داده‌ای پایدارتر در اختیار سیستم کنترل قرار دهد.
Yokogawa یک برند ژاپنی شناخته‌شده در حوزه اندازه‌گیری صنعتی است و محصولات متنوعی برای سنجش فشار، اختلاف فشار، دما، دبی، pH، ORP و هدایت الکتریکی ارائه می‌کند.
نکته مهم اینجاست که برای یک متغیر مانند فشار یا دبی نیز چند فناوری مختلف وجود دارد. بنابراین هنگام خرید از نمایندگی YOKOGAWA بهتر است قبل از انتخاب شماره فنی، ماهیت اندازه‌گیری به‌درستی مشخص شود.
در ادامه یک فرایند صنعتی را از چند نقطه مهم بررسی می‌کنیم و می‌بینیم محصولات یوکوگاوا در هر بخش چه وظیفه‌ای بر عهده می‌گیرند.

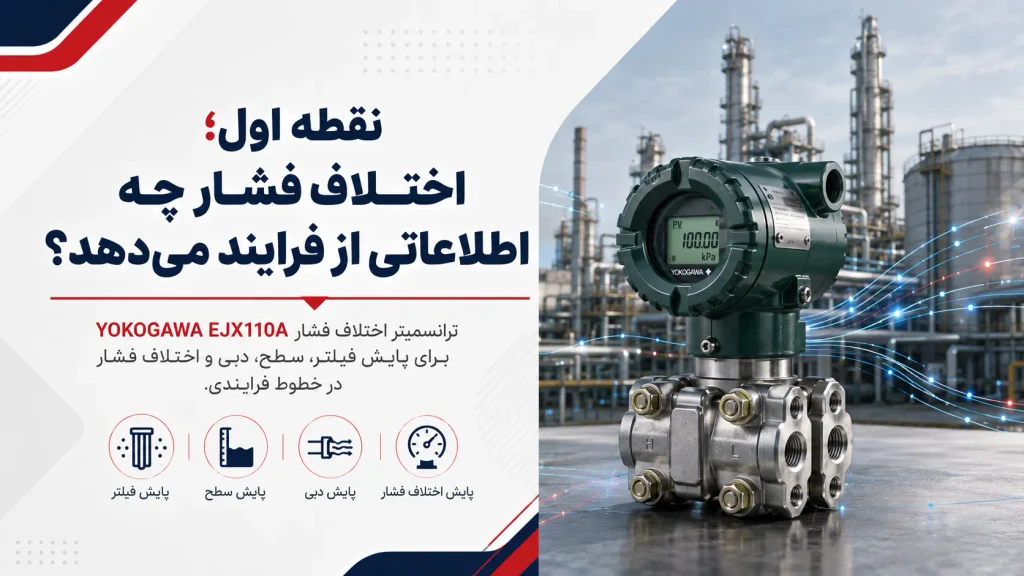

نقطه اول؛ اختلاف فشار چه اطلاعاتی از فرایند می‌دهد؟
اندازه‌گیری اختلاف فشار یا Differential Pressure یکی از پرکاربردترین روش‌های اندازه‌گیری در صنایع فرایندی است.
اختلاف فشار می‌تواند برای کاربردهایی مانند:
- اندازه‌گیری اختلاف فشار دو نقطه
- پایش گرفتگی فیلتر
- اندازه‌گیری سطح
- اندازه‌گیری دبی به روش DP
- کنترل فشار خطوط
- پایش تجهیزات فرایندی
مورد استفاده قرار گیرد.
یکی از شناخته‌شده‌ترین محصولات Yokogawa برای این کاربرد EJX110A است.
ترانسمیتر اختلاف فشار YOKOGAWA EJX110A
EJX110A Differential Pressure Transmitter از خانواده پیشرفته EJX-A یوکوگاوا است.
این محصول از فناوری DPharp استفاده می‌کند و برای اندازه‌گیری فشار مایعات، گازها و بخار طراحی شده است. یوکوگاوا این خانواده را به‌عنوان مدل High Performance ترانسمیترهای اختلاف فشار خود معرفی می‌کند.
فناوری DPharp از حسگر دیجیتال برای اندازه‌گیری استفاده می‌کند و هدف آن دستیابی به اندازه‌گیری سریع، پایدار و قابل اعتماد در شرایط صنعتی است.
EJX110A کجا کاربرد دارد؟
این مدل می‌تواند در:
- خطوط بخار
- صنایع نفت و گاز
- پتروشیمی
- پالایشگاه
- صنایع شیمیایی
- نیروگاه
- مخازن فرایندی
- فیلترها
مورد استفاده قرار گیرد.
برای مثال اگر هدف پایش گرفتگی یک فیلتر باشد، فشار قبل و بعد از فیلتر اندازه‌گیری می‌شود. افزایش اختلاف فشار می‌تواند نشان دهد مقاومت عبور سیال از فیلتر افزایش پیدا کرده است.
به همین دلیل هنگام استعلام EJX110A از نمایندگی YOKOGAWA باید مشخص شود محصول برای فشار تفاضلی مستقیم، Level یا Flow مورد استفاده قرار می‌گیرد.

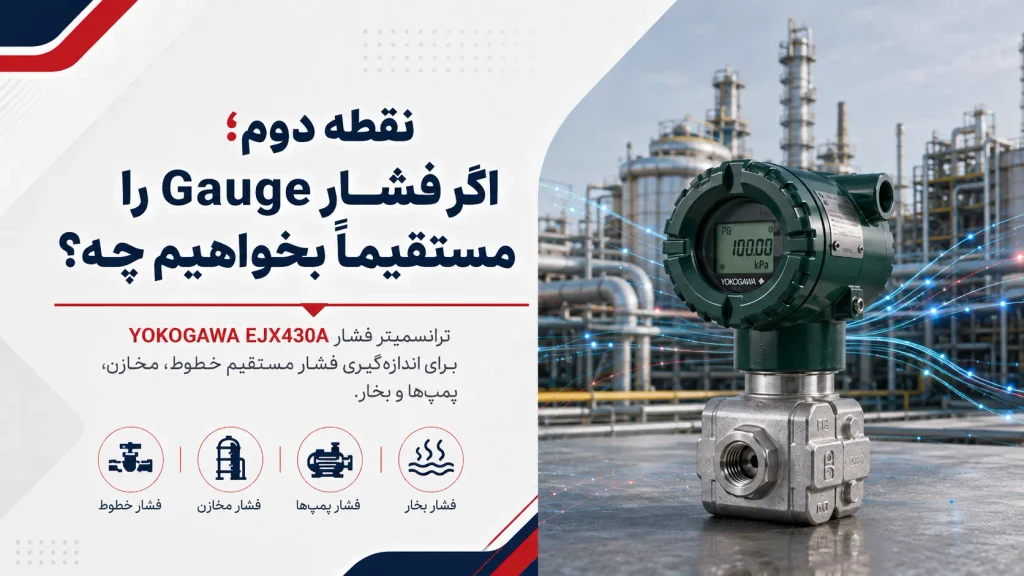

نقطه دوم؛ اگر فشار Gauge را مستقیماً بخواهیم چه؟
همیشه اندازه‌گیری اختلاف فشار موردنیاز نیست.
در بسیاری از خطوط کافی است فشار یک نقطه نسبت به فشار مرجع اندازه‌گیری شود.
برای چنین کاربردهایی می‌توان YOKOGAWA EJX430A را بررسی کرد.
ترانسمیتر فشار YOKOGAWA EJX430A
EJX430A یک Gauge Pressure Transmitter از خانواده EJX-A است.
یوکوگاوا برای این مدل Accuracy استاندارد حدود ±۰.۰۴ درصد Span و در Option دقیق‌تر تا حدود ±۰.۰۲۵ درصد Span اعلام کرده است. Response Time آن نیز حدود ۹۰ میلی‌ثانیه ذکر شده است.
یکی دیگر از ویژگی‌های قابل توجه این خانواده، پایداری طولانی‌مدت آن است؛ یوکوگاوا برای EJX430A پایداری حدود ±۰.۱ درصد URL در بازه ۱۵ سال را در شرایط مشخص اعلام می‌کند.
EJX430A برای چه کاربردهایی مناسب است؟
این ترانسمیتر می‌تواند برای:
- فشار خطوط انتقال
- فشار پمپ
- فشار مخزن
- خطوط گاز
- خطوط مایع
- بخار
- واحدهای فرایندی
مورد بررسی قرار گیرد.
EJX110A یا EJX430A؟
این دو محصول ممکن است ظاهر نسبتاً مشابهی داشته باشند، اما وظیفه یکسانی ندارند.
EJX110A برای Differential Pressure طراحی شده است.
EJX430A برای Gauge Pressure استفاده می‌شود.
بنابراین هنگام خرید از نمایندگی YOKOGAWA فقط نام خانواده EJX کافی نیست؛ نوع فشار موردنیاز باید ابتدا مشخص شود.

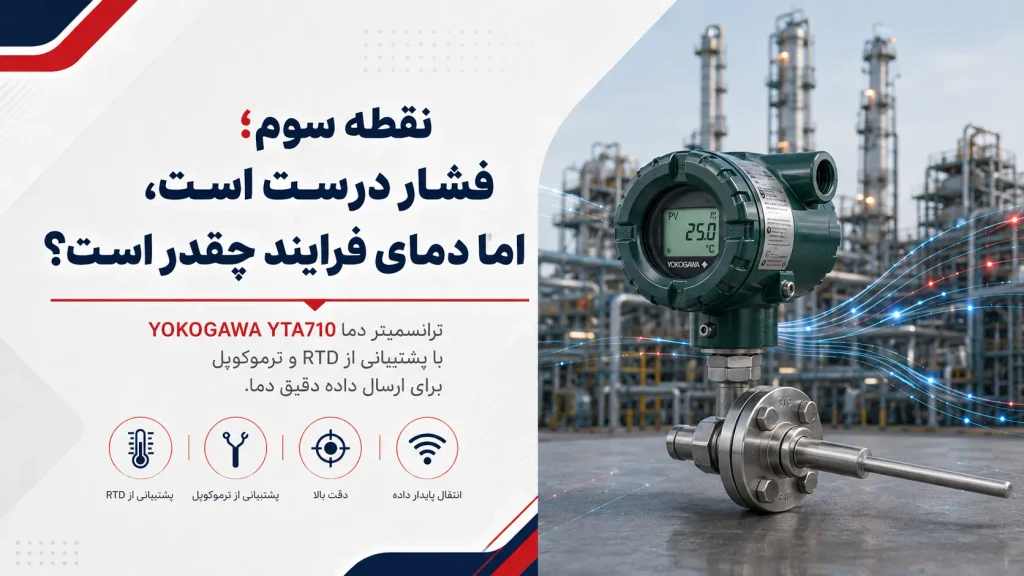

نقطه سوم؛ فشار درست است، اما دمای فرایند چقدر است؟
در بسیاری از فرایندها دما مستقیماً روی کیفیت محصول تأثیر می‌گذارد.
برای مثال تغییر چند درجه‌ای دما می‌تواند روی:
- ویسکوزیته
- واکنش شیمیایی
- کیفیت محصول
- مصرف انرژی
- شرایط پخت
- عملکرد تجهیزات
اثر بگذارد.
در بسیاری از سیستم‌ها RTD یا Thermocouple مقدار خام دما را اندازه‌گیری می‌کند، اما برای انتقال استاندارد داده به سیستم کنترل از Temperature Transmitter استفاده می‌شود.
یکی از محصولات Yokogawa در این حوزه YTA710 است.
ترانسمیتر دما YOKOGAWA YTA710
YTA710 Temperature Transmitter قابلیت دریافت چند نوع ورودی سنسوری را دارد.
از جمله:
- RTD
- Thermocouple
- Resistance
- DC Millivolt
این محصول ورودی سنسور را به سیگنال استاندارد مانند ۴ تا ۲۰ میلی‌آمپر یا ارتباط دیجیتال Fieldbus تبدیل می‌کند. پروتکل‌هایی مانند HART 7، BRAIN و FOUNDATION Fieldbus برای این خانواده ارائه شده‌اند.
مزیت ورودی دوگانه YTA710 چیست؟
یکی از ویژگی‌های مهم YTA710 امکان استفاده از Dual Sensor Input است.
در پیکربندی مناسب می‌توان دو سنسور را به تجهیز متصل کرد و از قابلیت‌هایی مانند:
- محاسبه اختلاف دما
- محاسبه میانگین
- Sensor Backup
استفاده کرد.
در قابلیت Sensor Backup اگر سنسور اصلی دچار خطا شود، سیستم می‌تواند به سنسور پشتیبان سوئیچ کند.
YTA710 در چه صنایعی کاربرد دارد؟
این محصول می‌تواند برای:
- صنایع شیمیایی
- پتروشیمی
- نیروگاه‌ها
- صنایع غذایی
- خطوط حرارتی
- مخازن
- کوره‌ها
- خطوط انتقال سیالات
مورد استفاده قرار گیرد.
هنگام استعلام این تجهیز از نمایندگی YOKOGAWA باید نوع Sensor Input، تعداد سنسورها و پروتکل موردنیاز سیستم کنترل مشخص شود.

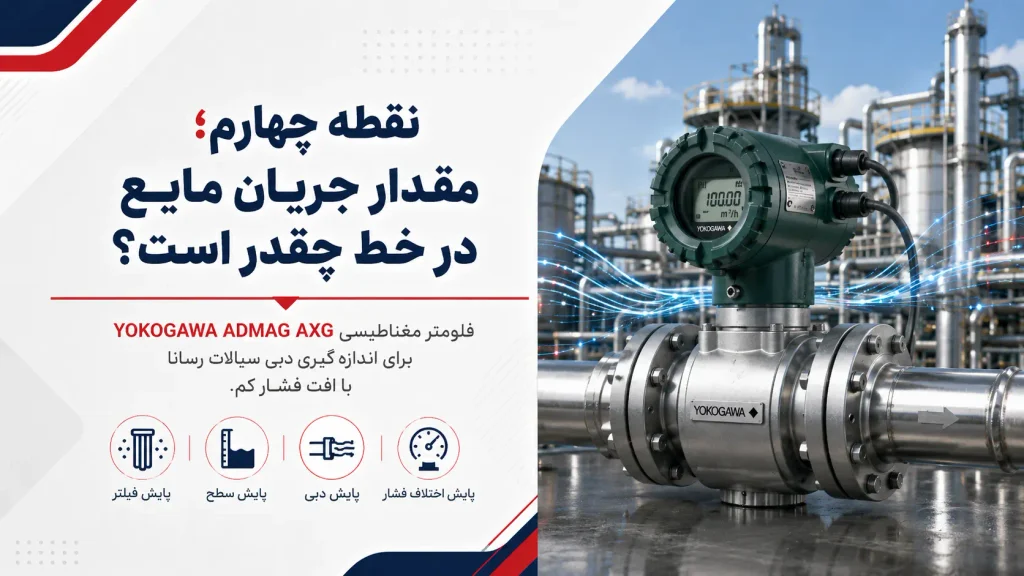

نقطه چهارم؛ مقدار جریان مایع در خط چقدر است؟
حالا فرض کنیم فشار و دما مشخص شده‌اند.
سؤال بعدی:
در هر ساعت چه مقدار مایع از خط عبور می‌کند؟
برای پاسخ به این سؤال باید از Flow Meter مناسب استفاده شود.
یکی از فناوری‌های پرکاربرد برای مایعات رسانا، فلومتر الکترومغناطیسی است.
Yokogawa خانواده ADMAG AXG را برای این حوزه ارائه می‌کند.
فلومتر مغناطیسی YOKOGAWA ADMAG AXG
ADMAG AXG Magnetic Flow Meter از روش Magnetic Flow Measurement استفاده می‌کند و یکی از محصولات سری Total Insight یوکوگاوا محسوب می‌شود.
این محصول از روش اختصاصی Dual Frequency Excitation یوکوگاوا استفاده می‌کند که برای افزایش پایداری و قابلیت اطمینان اندازه‌گیری طراحی شده است.
نسخه‌های این خانواده دارای قابلیت‌های تشخیصی مختلف هستند و مدل‌های مرتبط می‌توانند برای سیستم‌های ایمنی نیز مورد استفاده قرار گیرند. Yokogawa برای ADMAG AXG انطباق SIL2 را در پیکربندی‌های مرتبط اعلام کرده است.
فلومتر مغناطیسی برای چه سیالاتی مناسب است؟
اصل مهم این فناوری، هدایت الکتریکی مایع است.
بنابراین Magnetic Flow Meter برای مایعات رسانا مناسب است.
برای مثال می‌تواند در:
- آب
- فاضلاب
- محلول‌های شیمیایی رسانا
- برخی اسیدها و بازها
- سیالات فرایندی رسانا
مورد بررسی قرار گیرد.
اما برای گاز یا مایعی با Conductivity بسیار پایین نمی‌توان صرفاً به دلیل دقت مناسب این فناوری، ADMAG را انتخاب کرد.
به همین دلیل هنگام خرید Flow Meter از نمایندگی YOKOGAWA باید نوع سیال، Conductivity، قطر لوله، دبی، فشار و دما مشخص شوند.

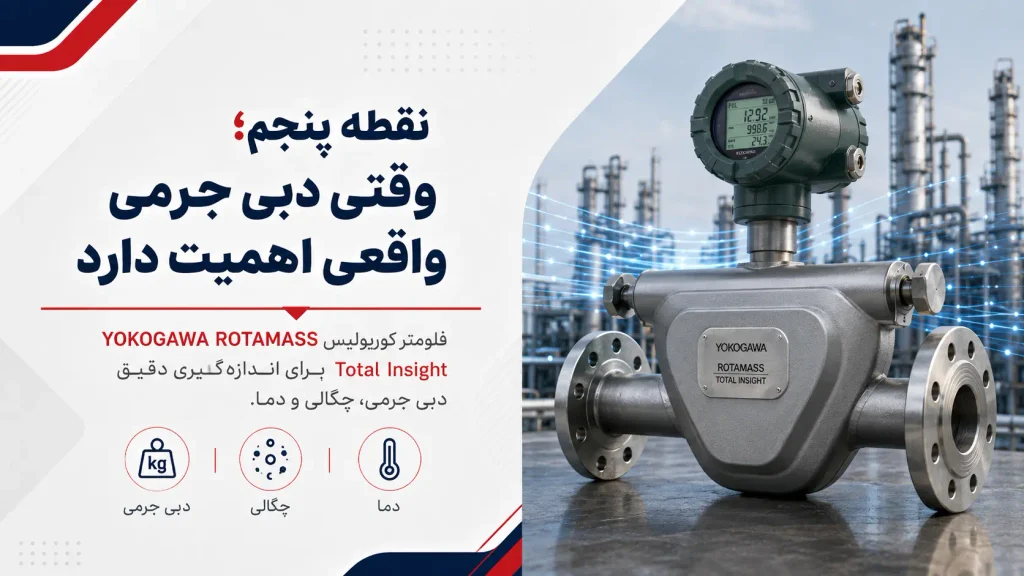

نقطه پنجم؛ وقتی دبی جرمی واقعی اهمیت دارد
در بعضی فرایندها اندازه‌گیری حجم کافی نیست.
ممکن است مقدار دقیق Mass Flow اهمیت داشته باشد.
برای مثال در:
- تزریق مواد اولیه
- ترکیب چند ماده
- صنایع شیمیایی
- فرایندهای Batch
- صنایع غذایی
- اندازه‌گیری گاز
جرم واقعی عبوری اهمیت بیشتری پیدا می‌کند.
در چنین شرایطی فناوری Coriolis یکی از گزینه‌های مطرح است.
فلومتر کوریولیس YOKOGAWA ROTAMASS Total Insight
ROTAMASS Total Insight خانواده فلومتر کوریولیس Yokogawa است.
این تجهیز می‌تواند به‌صورت مستقیم پارامترهایی مانند:
- Mass Flow
- Density
- Temperature
را اندازه‌گیری کند.
با استفاده از این داده‌ها پارامترهای دیگری مانند Volume Flow، Density مرجع و Concentration نیز قابل محاسبه هستند.
دقت ROTAMASS چقدر است؟
Yokogawa برای خانواده‌های مختلف ROTAMASS TI در اندازه‌گیری Mass Flow مایعات، Accuracy تا حدود ±۰.۱ درصد را اعلام می‌کند. برای گاز نیز بسته به مدل و شرایط، اعداد متفاوتی ارائه می‌شوند.
خانواده ROTAMASS شامل سری‌های مختلفی مانند:
- Nano
- Prime
- Hygienic
- Supreme
- Intense
- Giga
است که هرکدام برای Range و شرایط کاربردی متفاوت طراحی شده‌اند.
ADMAG یا ROTAMASS؟
این سؤال هنگام خرید از نمایندگی YOKOGAWA اهمیت زیادی دارد.
اگر مایع رسانا باشد و Volume Flow معیار اصلی باشد، فلومتر مغناطیسی می‌تواند گزینه قابل بررسی باشد.
اگر Mass Flow، Density یا Concentration اهمیت زیادی داشته باشد، فناوری Coriolis می‌تواند مناسب‌تر باشد.
بنابراین عبارت «فلومتر یوکوگاوا» برای انتخاب محصول کافی نیست.
نقطه ششم؛ کیفیت شیمیایی مایع چگونه کنترل می‌شود؟
تا اینجا درباره متغیرهای فیزیکی صحبت کردیم:
فشار، دما و جریان.
اما در صنایع آب، شیمیایی، غذایی و فرایندی، ویژگی شیمیایی محلول نیز بسیار مهم است.
یکی از مهم‌ترین این پارامترها pH است.
Yokogawa برای اندازه‌گیری pH خانواده‌های سنسوری متعددی ارائه می‌کند که یکی از آنها FU20 و FU24 است.
سنسور pH و ORP یوکوگاوا FU20 / FU24
FU20 و FU24 سنسورهای All-in-One برای اندازه‌گیری pH و ORP هستند.
این سنسورها چهار عنصر اندازه‌گیری را در یک مجموعه ترکیب می‌کنند:
- pH
- Reference
- Temperature
- ORP
و امکان اندازه‌گیری همزمان pH و ORP را در پیکربندی مناسب فراهم می‌کنند.
ساختار All-in-One می‌تواند نصب سیستم را ساده‌تر کند و FU20 نیز با Adapterهای Quick Release برای ساده‌تر شدن Cleaning و Calibration قابل استفاده است.
سنسور pH در چه کاربردهایی استفاده می‌شود؟
این خانواده می‌تواند در:
- تصفیه آب
- فاضلاب
- صنایع شیمیایی
- صنایع غذایی
- کنترل محلول‌های فرایندی
- خطوط شست‌وشو
مورد بررسی قرار گیرد.
انتخاب pH Sensor باید براساس نوع محلول، دما، فشار، آلودگی و شرایط نصب انجام شود. Yokogawa نیز تأکید می‌کند انتخاب Sensor و روش نصب مناسب برای دستیابی به نتیجه مطلوب در اندازه‌گیری pH اهمیت دارد.
نقطه هفتم؛ pH کافی نیست و Conductivity اهمیت دارد
فرض کنید مقدار pH محلول مشخص است، اما همچنان لازم است غلظت یونی یا وضعیت هدایت الکتریکی آن پایش شود.
در اینجا Conductivity Sensor موردنیاز خواهد بود.
یکی از محصولات Yokogawa در این حوزه ISC40 است.
سنسور هدایت الکتریکی YOKOGAWA ISC40
ISC40 یک Inductive یا Toroidal Conductivity Sensor است.
در این فناوری، عناصر اصلی اندازه‌گیری به شکل Coil درون متریال محافظ مانند PEEK یا Teflon قرار دارند و مستقیماً با فرایند تماس الکتریکی ندارند.
این ویژگی باعث می‌شود سنسور در بعضی کاربردهای دارای:
- Fouling
- Coating
- خوردگی
- هدایت بالا
- محلول‌های غلیظ
مزیت داشته باشد.
Yokogawa برای ISC40 محدوده کاربردی نزدیک به ۵۰ تا ۲,۰۰۰,۰۰۰ µS/cm را برای اندازه‌گیری Conductivity ذکر می‌کند.
ISC40 چه کاربردهایی دارد؟
این سنسور می‌تواند در:
- محلول‌های شست‌وشو
- صنایع شیمیایی
- آب و فاضلاب
- صنایع غذایی
- کنترل غلظت محلول
- فرایندهای دارای رسوب یا آلودگی
مورد بررسی قرار گیرد.
نکته مهم این است که pH و Conductivity یک چیز نیستند.
یک محلول ممکن است pH مشخصی داشته باشد اما Conductivity آن به دلیل تغییر مقدار یون‌های محلول تغییر کند.
پس هنگام خرید از نمایندگی YOKOGAWA باید مشخص شود دقیقاً کدام پارامتر کیفیت سیال برای فرایند اهمیت دارد.
۷ محصول YOKOGAWA و وظیفه هرکدام
برای اینکه تفاوت محصولات ساده‌تر مشخص شود:
YOKOGAWA EJX110A: اندازه‌گیری Differential Pressure.
YOKOGAWA EJX430A: اندازه‌گیری Gauge Pressure.
YOKOGAWA YTA710: دریافت RTD یا Thermocouple و انتقال استاندارد داده دما.
YOKOGAWA ADMAG AXG: اندازه‌گیری دبی مایعات رسانا با فناوری مغناطیسی.
YOKOGAWA ROTAMASS Total Insight: اندازه‌گیری Mass Flow، Density و Temperature با فناوری Coriolis.
YOKOGAWA FU20 / FU24: اندازه‌گیری pH و ORP سیالات.
YOKOGAWA ISC40: اندازه‌گیری Conductivity به روش Inductive.
همین تنوع نشان می‌دهد خرید از نمایندگی YOKOGAWA باید براساس نوع Measurement انجام شود، نه فقط نام برند.
چرا در محصولات YOKOGAWA کد کامل اهمیت زیادی دارد؟
محصولات ابزار دقیق معمولاً دارای Configurationهای متعدد هستند.
برای مثال دو تجهیز با عنوان EJX430A می‌توانند از نظر:
- Range
- Process Connection
- Wetted Material
- Output
- Communication
- Certification
- Display
با یکدیگر متفاوت باشند.
همین موضوع در فلومترها و سنسورهای آنالیز مایعات نیز وجود دارد.
بنابراین هنگام استعلام از نمایندگی YOKOGAWA بهتر است Model Code کامل یا تصویر واضح Nameplate محصول ارائه شود.
اگر محصول قدیمی دیگر تولید نشود چه؟
یکی از مسائل رایج واحدهای تعمیرات، جایگزینی سنسور یا ترانسمیتری است که سال‌ها روی دستگاه کار کرده و اکنون تهیه همان کد دشوار شده است.
در چنین شرایطی نباید فقط یک مدل جدید با ظاهر مشابه انتخاب شود.
برای انتخاب جایگزین باید حداقل این مشخصات بررسی شوند:
- Measurement Principle
- Measuring Range
- Accuracy
- Process Connection
- Electrical Connection
- Output Signal
- Protocol
- Wetted Material
- Pressure Rating
- Temperature Rating
اگر تجهیز بخشی از یک سیستم Safety باشد، Certification موردنیاز نیز اهمیت بیشتری پیدا می‌کند.
۴ تا ۲۰ میلی‌آمپر یا ارتباط دیجیتال؟
یکی دیگر از نکات مهم در خرید از نمایندگی YOKOGAWA، نوع ارتباط با سیستم کنترل است.
در بسیاری از تجهیزات Yokogawa گزینه‌هایی مانند:
- ۴–۲۰ mA
- HART
- BRAIN
- FOUNDATION Fieldbus
- PROFIBUS
وجود دارند و نوع دقیق آن به مدل محصول بستگی دارد. برای مثال YTA710 می‌تواند ۴–۲۰ mA یا Fieldbus ارائه کند و از HART، BRAIN و FOUNDATION Fieldbus پشتیبانی کند.
انتخاب بهترین پروتکل باید براساس زیرساخت موجود کارخانه انجام شود.
یک شبکه جدید لزوماً بهترین گزینه برای جایگزینی یک تجهیز قدیمی نیست؛ سازگاری با سیستم کنترل موجود اولویت دارد.
چرا دقت تنها معیار انتخاب سنسور نیست؟
ممکن است هنگام مقایسه دو محصول فقط عدد Accuracy بررسی شود.
اما در کاربرد صنعتی پارامترهای دیگری نیز مهم هستند:
- Stability
- Repeatability
- Response Time
- شرایط دمایی
- مقاومت در برابر فشار
- جنس بخش‌های در تماس با سیال
- Diagnostic
- شرایط نگهداری
برای مثال یک سنسور با Accuracy بسیار بالا اگر در شرایط شیمیایی نامناسب نصب شود، انتخاب موفقی نخواهد بود.
بنابراین هنگام خرید از نمایندگی YOKOGAWA باید مشخصات سنسور به‌صورت یک مجموعه بررسی شوند.
YOKOGAWA بیشتر در چه صنایعی کاربرد دارد؟
با توجه به تمرکز محصولات یوکوگاوا روی اندازه‌گیری فرایندی، سنسورها و ترانسمیترهای این برند در صنایع مختلفی قابل استفاده هستند؛ از جمله:
- نفت و گاز
- پالایشگاه
- پتروشیمی
- صنایع شیمیایی
- نیروگاه
- آب و فاضلاب
- صنایع غذایی
- صنایع دارویی
- معدن و فلزات
- صنایع کاغذ
- خطوط انتقال سیالات
- فرایندهای تولید پیوسته
البته نوع سنسور مناسب در هر صنعت با دیگری متفاوت است.
برای مثال در یک تصفیه‌خانه، pH و Conductivity اهمیت زیادی دارند؛ در یک واحد پتروشیمی ممکن است Pressure، Differential Pressure و Mass Flow اولویت بیشتری داشته باشند.
چه اطلاعاتی قبل از استعلام از نمایندگی YOKOGAWA آماده کنیم؟
اگر محصول برای جایگزینی سنسور قبلی است، ابتدا:
- عکس پلاک
- Model Code کامل
- Serial Number
- Range
- Output
را ثبت کنید.
اگر پروژه جدید است بهتر است پاسخ این سؤال‌ها مشخص باشد:
- چه پارامتری قرار است اندازه‌گیری شود؟
- Range واقعی چقدر است؟
- نوع سیال چیست؟
- دمای فرایند چقدر است؟
- فشار فرایند چقدر است؟
- چه Accuracy لازم است؟
- سیستم کنترل چه ورودی‌ای دارد؟
- HART یا Fieldbus موردنیاز است؟
- جنس اتصال و Wetted Parts چه باید باشد؟
- محیط نیاز به Certification خاص دارد؟
- شرایط نصب و تعمیرات چگونه است؟
این اطلاعات انتخاب محصول از نمایندگی YOKOGAWA را بسیار دقیق‌تر می‌کنند.
آیا گران‌ترین تجهیز YOKOGAWA بهترین انتخاب است؟
خیر.
اگر برای یک کاربرد استاندارد، یک مدل ساده‌تر تمام نیازهای اندازه‌گیری را پوشش دهد، استفاده از Configuration بسیار پیشرفته‌تر فقط هزینه اولیه را افزایش می‌دهد.
در مقابل، در یک فرایند حساس نیز انتخاب تجهیز ارزان‌تر اما نامتناسب می‌تواند باعث:
- خطای اندازه‌گیری
- کاهش کیفیت محصول
- توقف خط
- افزایش تعمیرات
- تصمیم اشتباه سیستم کنترل
شود.
بنابراین معیار اصلی باید تناسب فنی با فرایند باشد.
خرید محصولات YOKOGAWA از کنترل سنسور
اگر برای خطوط صنعتی و تجهیزات فرایندی خود به دنبال محصولات Yokogawa هستید، کنترل سنسور به‌عنوان فروشگاه تخصصی سنسورها و تجهیزات اندازه‌گیری صنعتی امکان بررسی و تهیه محصولات مختلف این برند را فراهم می‌کند.
در کنترل سنسور می‌توانید برای محصولاتی مانند YOKOGAWA EJX110A، EJX430A، YTA710، ADMAG AXG، ROTAMASS Total Insight، FU20، FU24 و ISC40 و سایر سنسورها و تجهیزات اندازه‌گیری یوکوگاوا استعلام انجام دهید.
اگر تجهیز از قبل روی خط نصب شده است، ارسال Model Code کامل و تصویر Nameplate می‌تواند احتمال خطا در انتخاب را کاهش دهد. برای پروژه جدید نیز بهتر است نوع سیال، Range، دما، فشار، خروجی و شرایط نصب مشخص شوند.
هنگام جستجوی نمایندگی YOKOGAWA بهتر است تصمیم نهایی فقط بر اساس قیمت یا معروف بودن یک سری محصول گرفته نشود. ابتدا باید فناوری اندازه‌گیری متناسب با فرایند انتخاب شود و سپس Configuration صحیح همان محصول بررسی گردد.
کنترل سنسور با تمرکز بر فروش تخصصی سنسورها و تجهیزات اندازه‌گیری صنعتی می‌تواند مسیر بررسی محصولات Yokogawa را برای واحدهای فنی، تعمیرات و مجموعه‌های صنعتی ساده‌تر کند؛ از اندازه‌گیری فشار و دما گرفته تا دبی، pH و هدایت الکتریکی.
دیدگاهتان را بنویسید
